常州涵洞波纹板成型机 专业服务

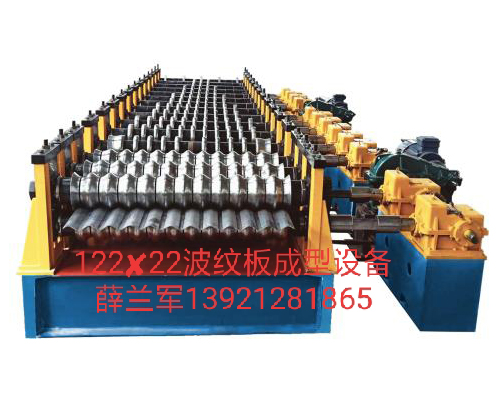

拼装式涵洞波纹板成型机

成型工艺：

工艺流程；

单张成型-进料平台-滚压波纹成型－（自动输送）伺服送料、冲孔－

（自动输送）－半成品

3、技术要求：

3.1设备生产条件：

3.1.1设备占地面积：40×5.0×8（长×宽×高）米。

3.1.2设备进料方向：左进料。

3.1.3电压参数380，50Hz，3相。

3.1.4液压油：46#液压油。

3.1.4齿轮油：18#双曲线齿轮油。

3.1.6电机总容量：约180kw。

3.2设备主要技术参数

3.2.1 加工带钢宽度：1550 mm

3.2.2 设备加工的板材厚度：2.0-8mm

3.2.3 低碳钢，冷轧板、镀锌板等；

3.2.4工件长度：2500~10000 mm

3.2.5工件长度定尺精度：

宽度公差为±3.0 mm

所有孔距公差为±1mm

型材的总长度公差为±2mm

波距公差为±0.5mm；朂远两个波峰的公差为：±2.0mm

成型工件的波深精度：±1 mm

3.2.6设备的生产速度：

每张板材加工的时间=板材上孔的数量X1.2秒+20秒

4.轧制产品范围

4.1 本冲压成型机组一次性完成型材的成型、冲孔工艺。

4.2 产品：波纹板

产品一， 成型前板宽为1550mm

波距为200mm；波深为55mm；R53mm

产品二，成型前板宽为1550mm

波距为100mm；波深为20mm；R17mm
